CONCEPT

コンセプト

ものづくり現場の未来をつくる

切削加工分野で積み上げた現場の知恵や工夫を生かして、
お客様の現場課題にソリューションを提案します

AUTOMATION
FOR THE PEOPLE

人が働きやすくなるための自動化

このような現場課題はありませんか？

現場課題の解決を
ワンストップで提供します

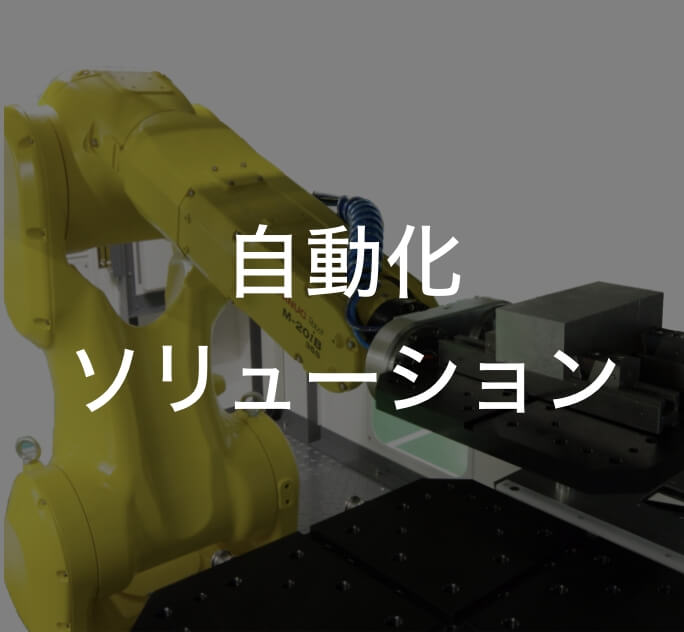

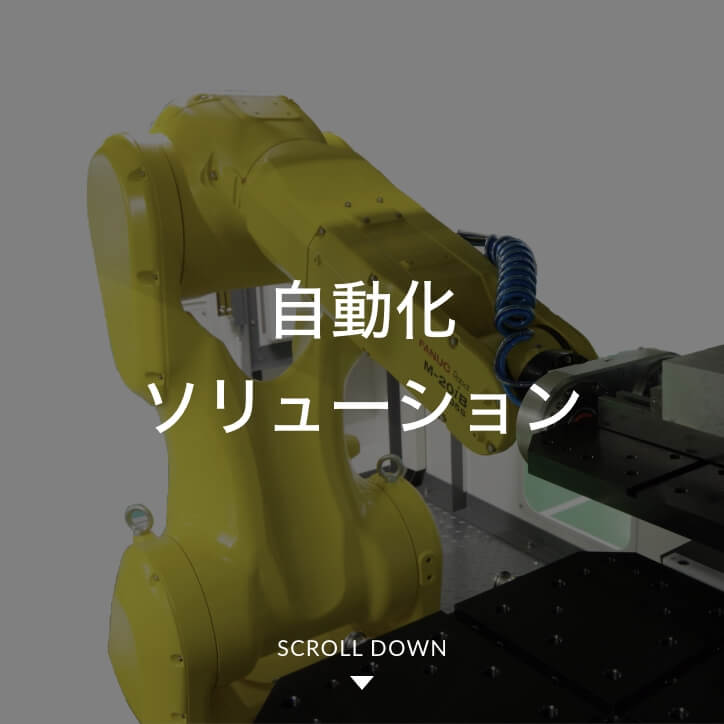

自動化ソリューション

加工セットアップ

装置だけでなく、自社加工ノウハウを生かした、自動化向けの加工セットアップを提供します。

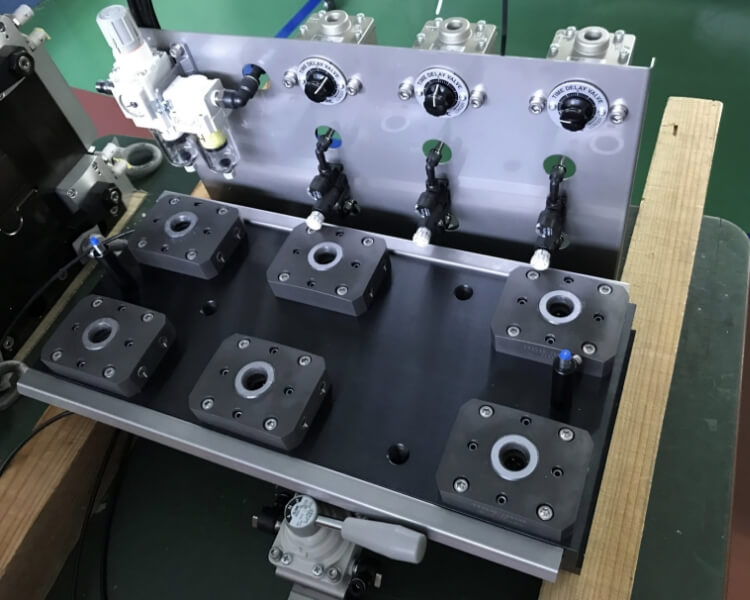

治具製作

ワークダイレクトに欠かせない治具製作を承ります。パレット用治具、バイスも提案します。
教育訓練

初めての自動化でも迷わない、最適なモジュール型ロボットシステムを提案します。
自動化装置

初めての自動化でも迷わない、最適な、標準ロボットモジュール型を提案します。

PRODUCT

製品情報

多彩な標準モジュール

NEXSRT Aシリーズムービー

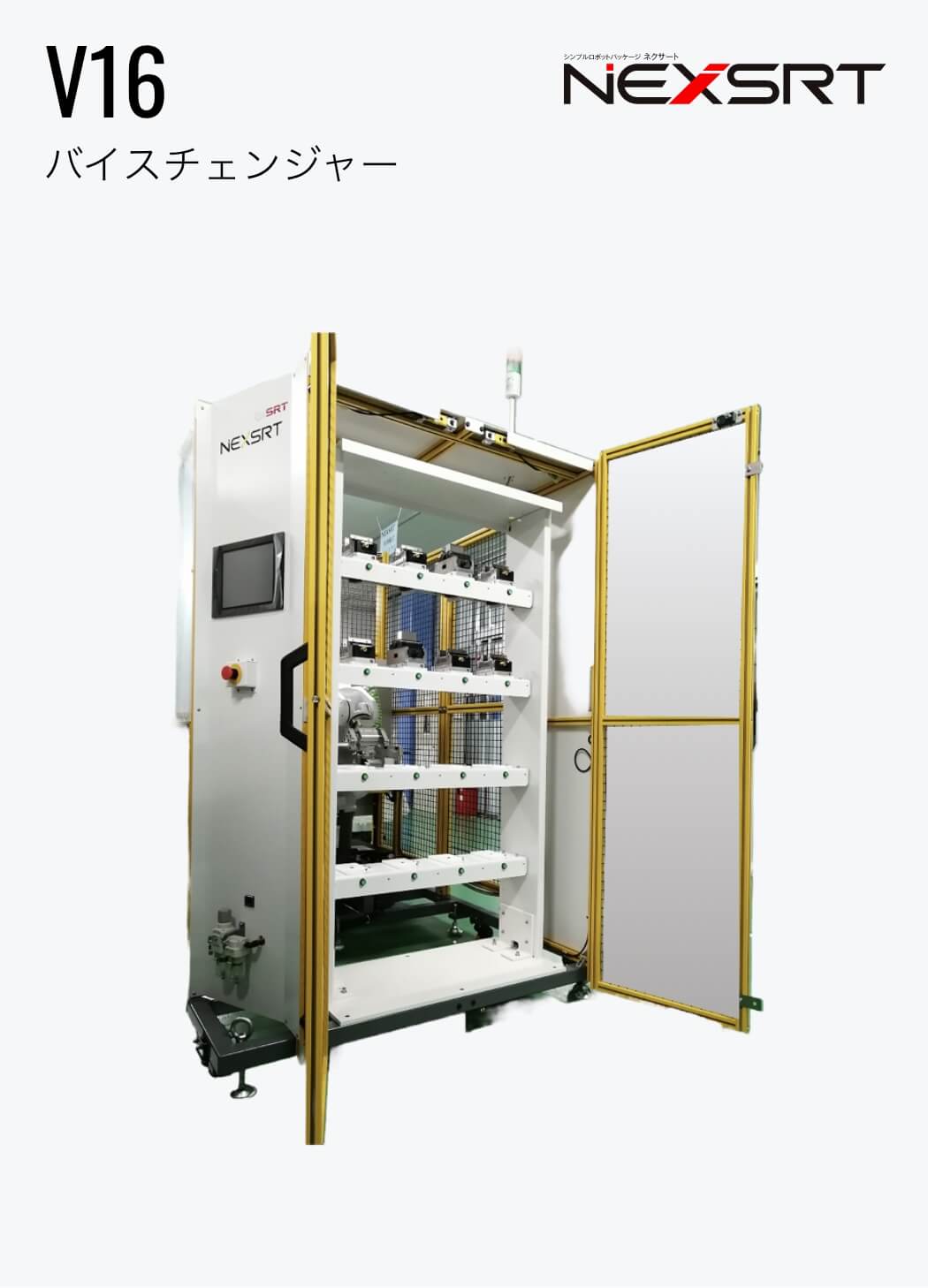

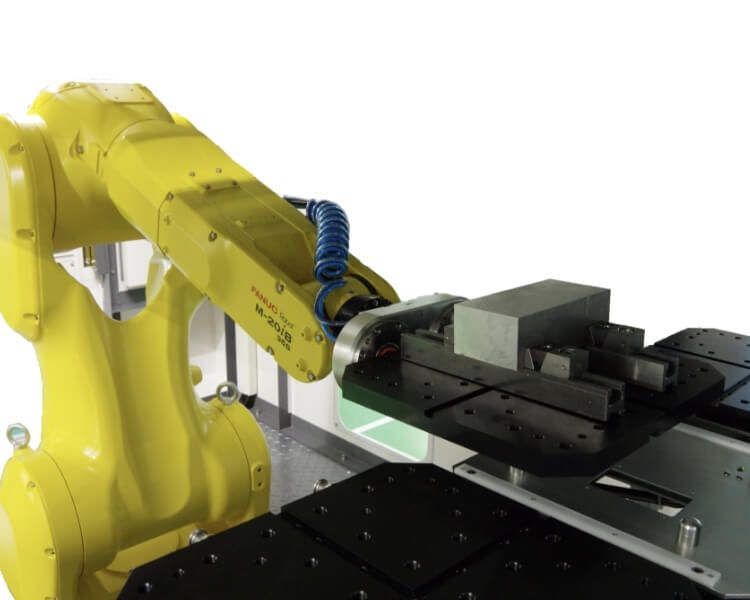

5軸バイス加工を自動化
ワンチャッキングで多品種対応が可能

型式

NEXSRT V16
対象工作機械

#30マシニングセンタ、他
寸法

(W)1370mm×(D)2100mm×(H)2020mm
機械質量

装置総重量約600㎏
ワーク投入方式

バイス搬送方式
最大可搬サイズ

140×140×140㎜
最大可搬質量

約5.5㎏(バイス+ワーク)
内蔵ロボット

6軸多関節12㎏可搬

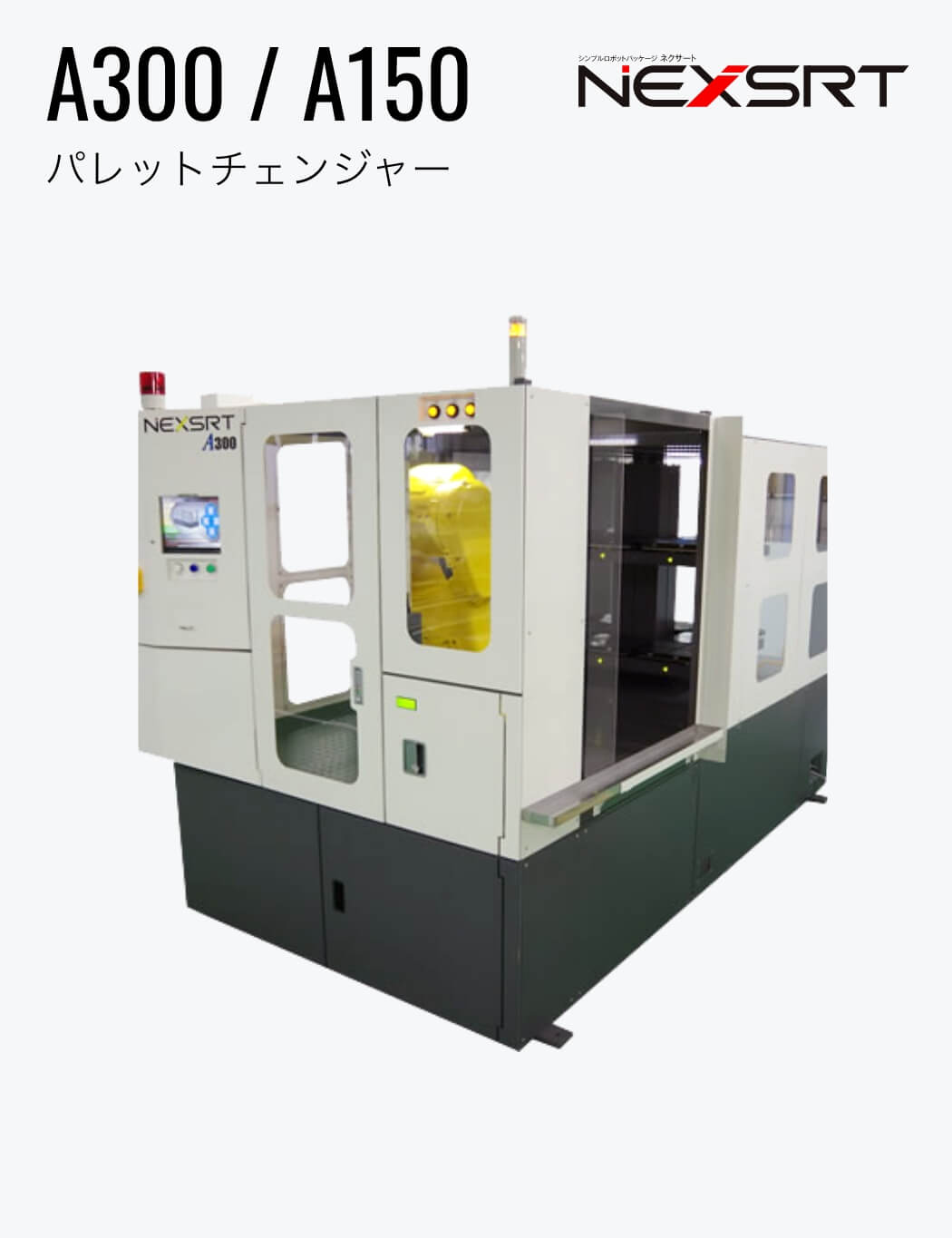

3軸機をパレチェンでを自動化
搭載物を選ばない汎用性

型式

NEXSRT A300
対象工作機械

#30マシニングセンタ、他
寸法

(W)1502mm×(D)3065mm×(H)1974mm
機械質量

装置総重量約1320㎏
ワーク投入方式

パレット搬送方式
最大可搬サイズ

300×300×300㎜
最大可搬質量

約18.8㎏(治具+ワーク)
内蔵ロボット

6軸多関節35㎏可搬

型式

NEXSRT A150
対象工作機械

#30マシニングセンタ、他
寸法

(W)1502mm×(D)2864mm×(H)1974mm
機械質量

装置総重量約1190㎏
ワーク投入方式

パレット搬送方式
最大可搬サイズ

150×150×150㎜
最大可搬質量

約7㎏(治具+ワーク)
内蔵ロボット

6軸多関節12㎏可搬

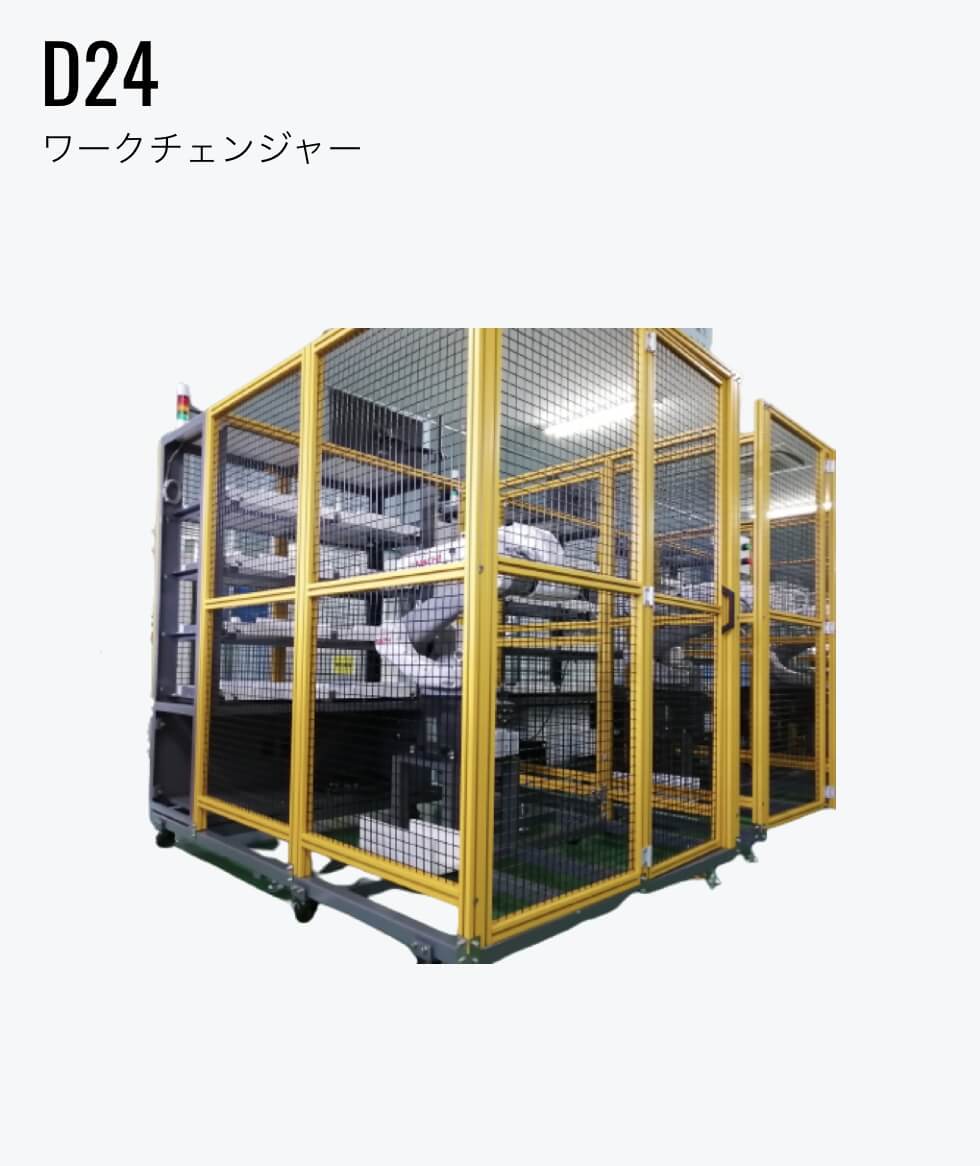

量産品を簡単自動化！
加工治具からストッカーまでワークに合わせて最適構成を選択

型式

NEXSRT D24
対象工作機械

#30マシニングセンタ、他
寸法

(W)1611mm×(D)2265mm×(H)2383mm
機械質量

装置総重量約650kg
ワーク投入方式

ワークダイレクト交換方式
最大可搬サイズ

別途ご相談
最大可搬質量

別途ご相談
内蔵ロボット

6軸多関節12㎏可搬

CASE STUDY

導入事例

三和ロボティクス製品の導入事例を紹介しています。

FA装置部品・
半導体製造装置部品

２台のマシニングセンターのワーク着脱を、バイスチェンジャーで自動化。夜間・休日の加工機稼働が向上。

導入製品

バイスチェンジャー

導入目的

機械稼働率の向上

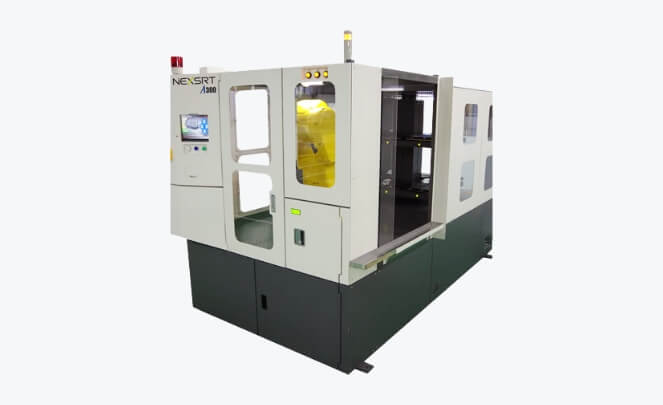

樹脂部品

2台のマシニングセンターのワーク着脱を、自動化。夜間稼働の省人化を実現。

導入製品

パレットチェンジャー

導入目的

省人化

半導体製造装置部品

マシニングセンターのワーク着脱を自動化。夜間休日の稼働が可能となり生産性が向上。

導入製品

パレットチェンジャー

導入目的

省人化・生産性向上

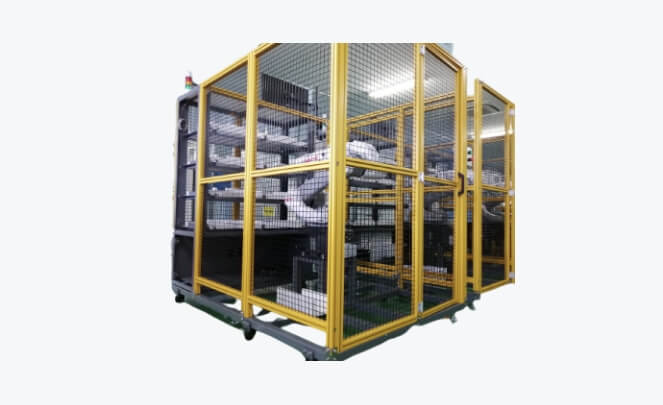

半導体製造装置部品

マシニングセンターのワーク着脱を自動化。夜間休日の稼働が向上し、部品増産に対応が可能となった。

導入製品

ワークチェンジャー

導入目的

増産に対応

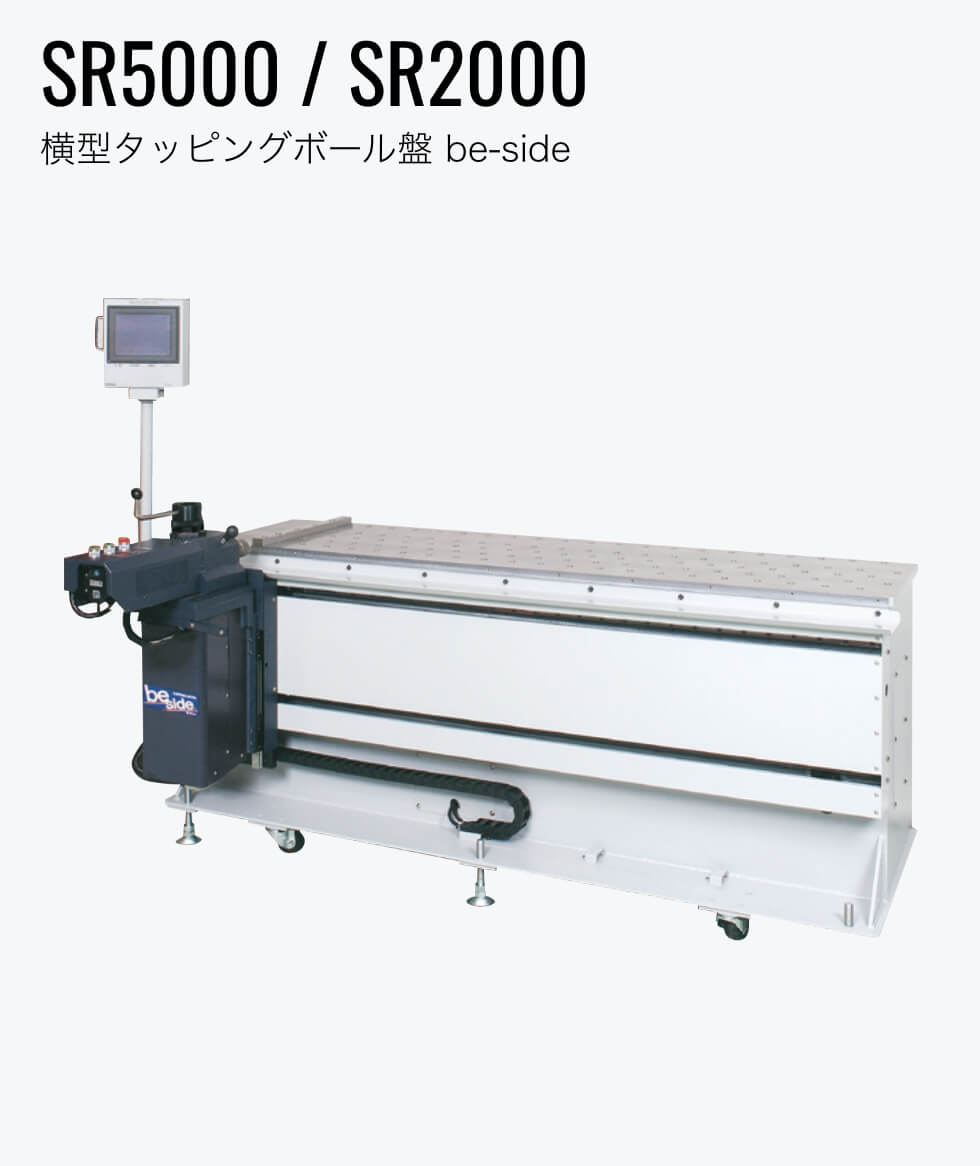

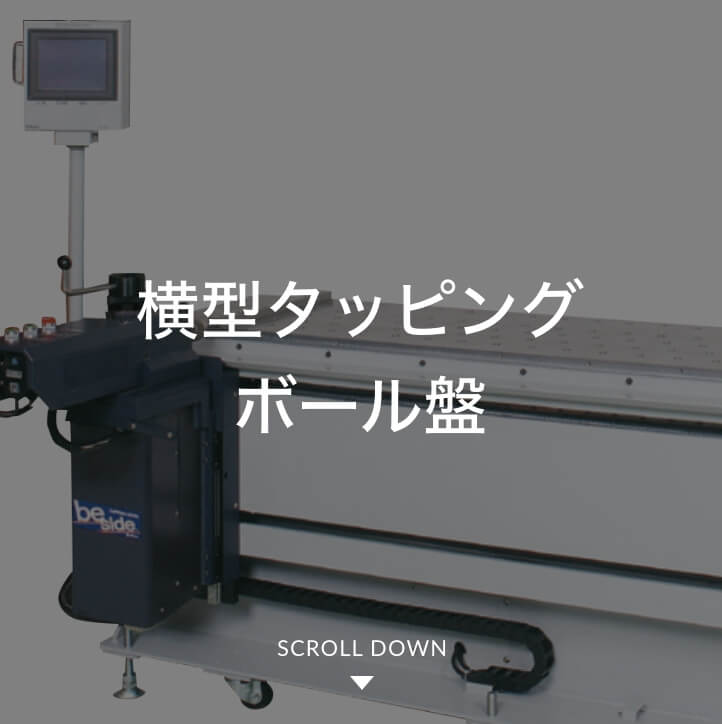

横方向からの穴あけ・タッピングを、簡単・正確・スピーディに。
作業効率アップ、不良コストダウン、危険度ダウンを実現。

型式

SR5000

SR2000
X軸移動

自動

自動
Y軸移動

自動

自動
操作盤

カラータッチパネル

モノクロタッチパネル
プログラム保有数

20

1
加工ポイント数

40

24

ストローク

600

1000

1600
X軸ストローク

600㎜

1060㎜

1600㎜
機械質量

600Kg

800Kg

1000Kg

スピンドル

Sタイプ

Lタイプ

Fタイプ
最高回転数
(ドリル時)

4000 rpm

1500 rpm

900 rpm
最高回転数
(ドリル時)

1200 rpm

450 rpm

240 rpm
タップ能力
(アルミ)

M1～M10

M2～M12

M4～M16
穴あけ能力
(アルミ)

φ10

φ13

φ16

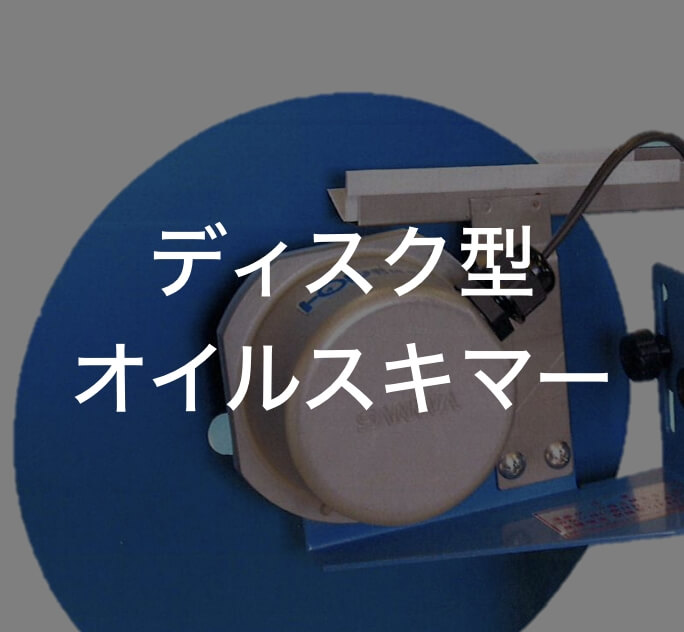

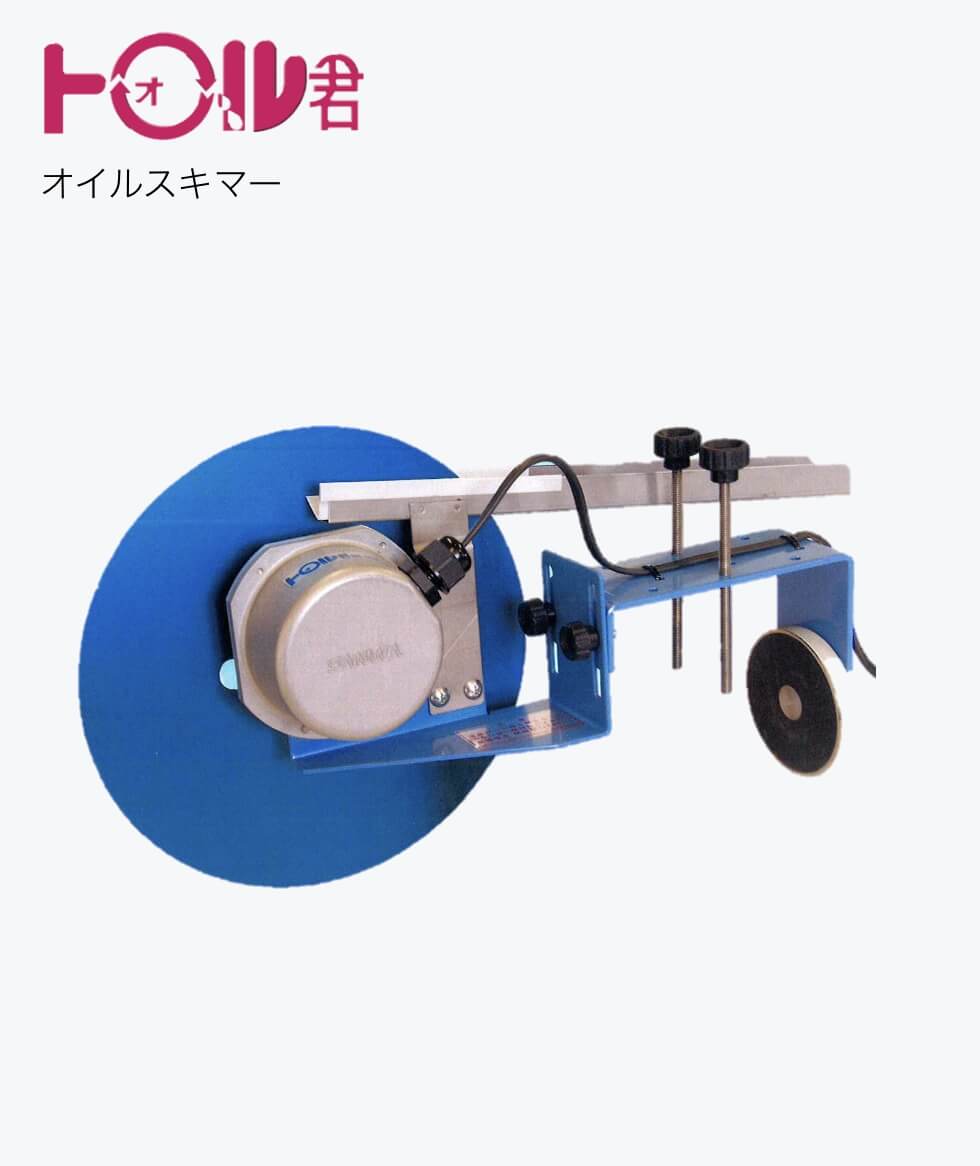

小型・低価格で大型並の回収能力を実装したオイルスキマー。
耐腐敗性の向上により、油剤費を低減し、工具寿命を延長

型式

SR-104
タイプ

スタンダードタイプ
電源

AC100V 4W
最大回収能力

4.5ℓ / h
防水性

IPX4

ABOUT

会社概要

社名

三和ロボティクス株式会社
代表者

沢　宏宣
所在地

〒399-2431　長野県飯田市川路7576-3
電話番号

TEL 0265-48-6555　/　FAX 0265-48-0778
創業年月

昭和39年1月1日
資本金

3,000万円

従業員数

95名（令和4年5月現在）
事業内容

○精機事業部
・エネルギー、産業機械、航空機、光学分野の基幹部品、及び重要保安品の製造サービス
○スマートファクトリー事業部
・マシンローディングシステムNEXSRT
・横型タッピングボール盤「be side」 SR5000、SR2000

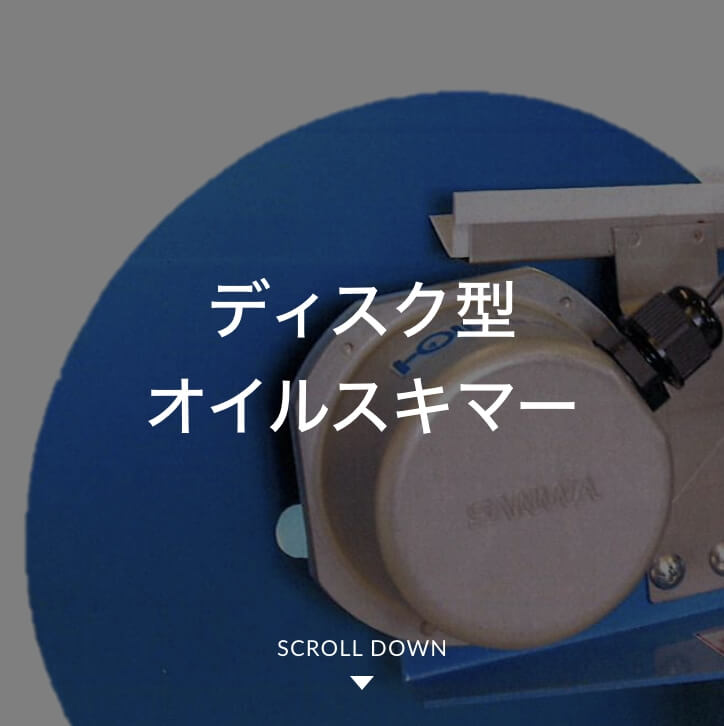

・ディスク型オイルスキマー「トオル君」
SR104
